Apéndice D.Montaje del tubo Swagelok
Estas instrucciones aplican para los accesorios de 25 mm (1 pulgada) y más pequeños.
1.Inserte completamente el tubo en el accesorio hasta que choque contra el fondo.
8:

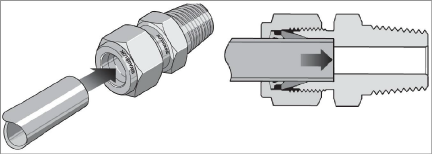

Figura 8: Inserción del tubo
2.Gire la tuerca hasta que quede apretada a mano. (Para aplicaciones de alta presión y sistemas de factor de alta seguridad, apriete aún más la tuerca hasta que el tubo no gire a mano o se mueva axialmente en el accesorio).
3.Haga una marca en la tuerca en el lado que apunta hacia abajo (en la posición que ocupa el 6 en un reloj).
9:

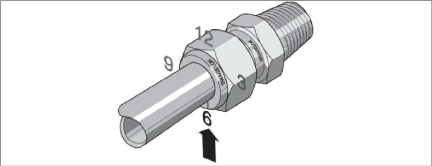

Figura 9: Haga una marca en la parte que apunta hacia abajo (en la posición que ocupa el 6 en un reloj)
4.Mientras sujeta firmemente el accesorio, apriete la tuerca una y un cuarto de vueltas, hasta que la marca esté en la posición que ocupa el 9 en un reloj.
Nota: Para accesorios de ¹⁄₁₆ de pulgada, ⅛ de pulgada, ³⁄₁₆ de pulgada, y 2, 3, y 4 mm, apriete la tuerca tres cuartos de vuelta hasta que la merca esté en la posición que ocupa el 3 en un reloj.
10:

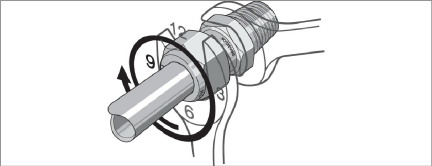

Figura 10: Apriete una y un cuarto de vueltas
D.2Instrucciones para volver a montar
Los accesorios para tubos Swagelok se pueden desmontar y volver a montar muchas veces.
¡Advertencia! Despresurice siempre el sistema antes de desmontar un accesorio para tubos Swagelok.
1.Antes del desmontaje, marque el tubo en la parte posterior de la tuerca, luego haga una línea a lo largo de la tuerca y las partes planas del accesorio. Estas marcas se usarán durante el montaje para garantizar que la tuerca vuelva a su posición actual.
11:

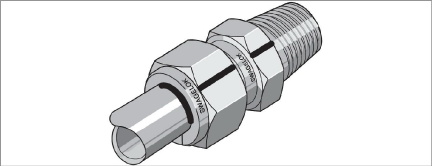

Figura 11: Marcas para volver a montar
2.Desmontar el accesorio.
3.Inspeccione los casquillos para ver si están dañados y reemplácelos si es necesario. Si reemplaza los casquillos, el conector debe tratarse como un nuevo ensamblaje. Consulte la sección anterior para ver las instrucciones de instalación.
4.Vuelva a montar el accesorio insertando el tubo con los casquillos prehumedecidos en el accesorio hasta que el casquillo delantero encaje en el accesorio.
12:

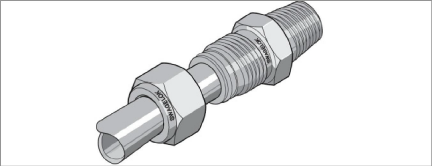

Figura 12: Casquillos encajados en el accesorio
5.Mientras sujeta firmemente el accesorio, gire la tuerca con una llave hasta la posición anterior, tal como lo indican las marcas en el tubo y el conector. En este punto, habrá un aumento significativo en la resistencia.
6.Apriete la tuerca ligeramente.
13:

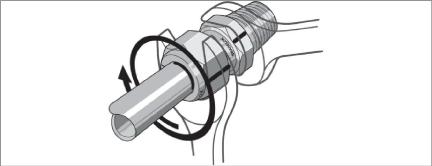

Figura 13: Apriete la tuerca ligeramente
