1.Preparación para la Unión
Los modelos 4500-9-HDF1 y 4500-9-HDF2 de Kit de Unión para Cable Blindado de geokon están diseñados para permitir la unión entre cables blindados y otros cables blindados y sin blindaje. Vea las figuras a continuación.

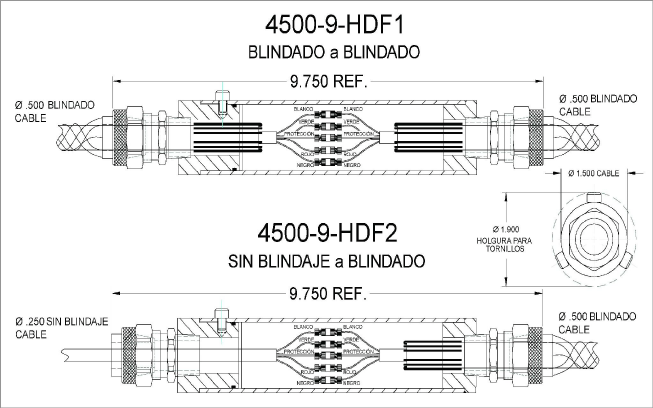

figura 1: Corte transversal modelos 4500-9-HDF1 y -HDF2
Un extremo del tubo de unión cuenta con una tapa removible que permite el acceso al interior del tubo. El otro extremo del tubo es fijo. Ambos extremos cuentan con tuercas de ajuste, diseñadas para aceptar cables de diversas medidas. Vea la figura a continuación.
figura 2: Vista modelo 4500-9-HDF1 desarmado

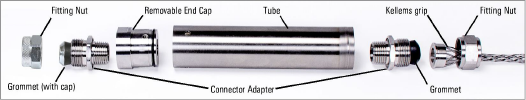

figura 3: Vista modelo 4500-9-HDF2 desarmado
El procedimiento general para realizar la unión es el siguiente:
1.Coloque los cables de manera apropiada, a través de ambos extremos del
tubo de unión.
2.Una los cables conductores.
3.Vuelva a ensamblar los componentes de los extremos.
4.Vuelva a conectar el extremo fijo al cuerpo del tubo, dejando la tapa del extremo removible ensamblada pero sin unirla.
5.Prepare y vacíe el encapsulante dentro del cuerpo del tubo con el extremo fijo hacia abajo.
6.Vuelva a conectar la tapa del extremo removible al cuerpo del tubo.
7.Espere a que se cure el encapsulante.
1.1Preparación para el Extremo Removible
1.Retire los tres tornillo con cabeza cóncava hexagonal #10-32 x 3/8” de la circunferencia del tubo.
2.Vuelva a conectar la tapa del extremo removible al cuerpo del tubo.

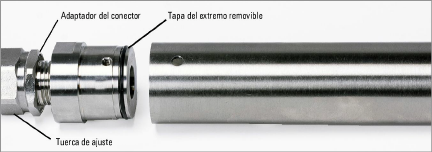

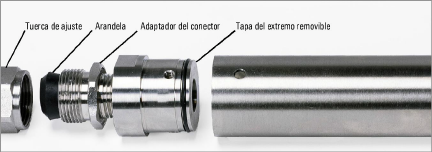

3.Desenrosque y retire la tuerca de ajuste del cable de la tapa del extremo removible.
Nota: Para la preparación del cable azul sin blindaje, consulte la Sección 1.1.2.

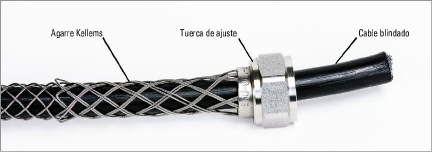

1.Deslice el cable blindado negro 02-500PEI a través del extremo exterior del agarre Kellems y a través de la tuerca de ajuste.
Nota: Comprima el agarre Kellems a todo lo largo para deslizar el cable con mayor facilidad.

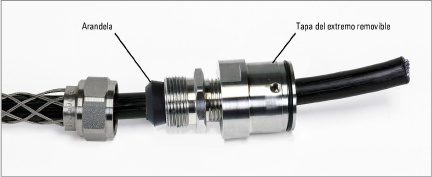

2.Deslice el cable a través de la arandela negra y luego a través de la tapa del extremo.

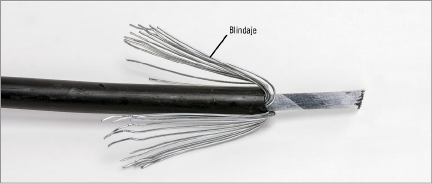

3.Retire unos 40 mm (1 ½") de la cubierta exterior negra del extremo del cable para dejar expuestos el blindaje y los cables conductores.

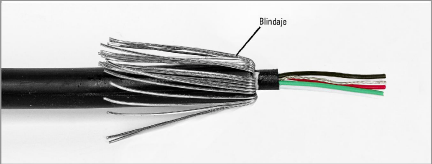

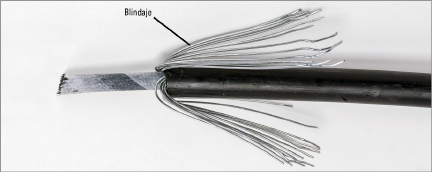

4.Doble el blindaje expuesto hacia atrás, sobre la cubierta exterior.

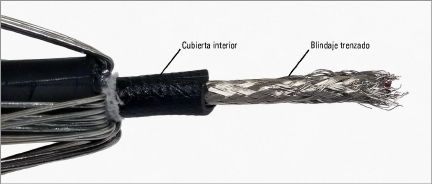

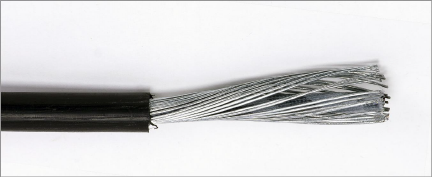

5.Retire el papel y unos 25 mm (1") de la cubierta interior para dejar expuesto el blindaje trenzado.

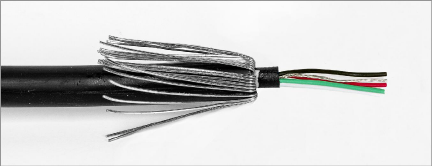

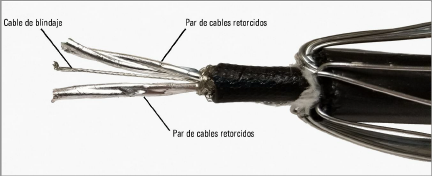

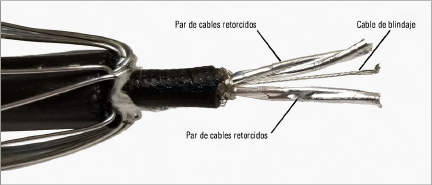

6.Retire el blindaje trenzado para dejar expuestos los dos pares de cables retorcidos y el cable de blindaje.
7.Retire la capa de mylar que envuelve a los 2 pares de cables conductores y al cable de blindaje para que queden expuestos.

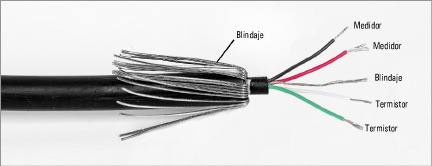

8.Retire unos 12 mm (½”) del aislamiento de los cables del medidor rojo y negro, y de los cables del termistor verde y blanco.
Nota: No conecte la tuerca de ajuste al adaptador del conector hasta que haya terminado de unir los cables conductores. Consulte la Sección 2 para más información.
Para ver las instrucciones para realizar la unión, vea la Sección 2.
Para la preparación del cable negro sin blindaje, consulte la Sección 1.1.1.
1.Deslice el cable azul 02-250V6 sin blindaje a través del extremo exterior del agarre Kellems y a través de la tuerca de ajuste.

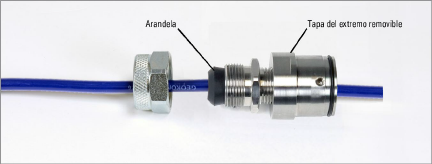

2.Deslice el cable azul a través de la arandela negra y a través de la tapa del extremo.

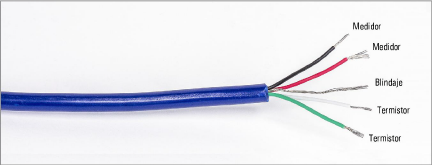

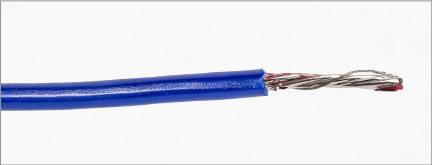

3.Retire unos 40 mm (1 ½”) de la cubierta exterior azul del extremo del cable para dejar expuesto el par retorcido de cables conductores envueltos con mylar.

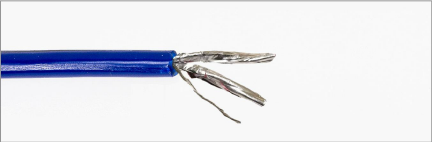

4.Desenrolle los conductores para separar el par y el cable de blindaje.

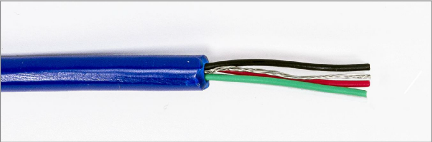

5.Retire la capa de mylar para que los cables conductores queden expuestos.
6.Retire unos 12 mm (½”) del aislamiento de los cables del medidor rojo y negro, y de los cables del termistor verde y blanco.
Nota: No conecte la tuerca de ajuste al adaptador del conector hasta que haya terminado de unir los cables conductores. Consulte la Sección 2 para más información.
Para ver las instrucciones para realizar la unión, vea la Sección 2.
1.2Preparación para el Extremo Fijo
1.Desenrosque y retire la tuerca de ajuste del cable del extremo fijo del tubo.
2.Deslice el cable blindado negro 02-500PEI a través del extremo exterior del agarre Kellems y a través de la tuerca de ajuste.
Nota: Comprima el agarre Kellems a todo lo largo para deslizar el cable con mayor facilidad.

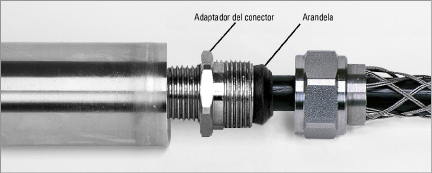

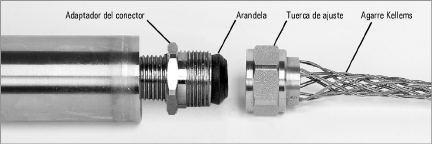

3.Deslice el cable a través de la arandela negra y luego a través del adaptador del conector.

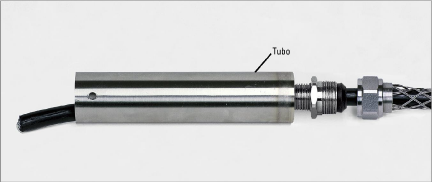

4.Continúe deslizando el cable a través del tubo hasta que salga por el otro extremo.
5.Retire unos 40 mm (1 ½") de la cubierta exterior negra del extremo del cable para dejar expuestos el blindaje y los cables conductores.
6.Doble el blindaje expuesto hacia atrás, sobre la cubierta exterior.

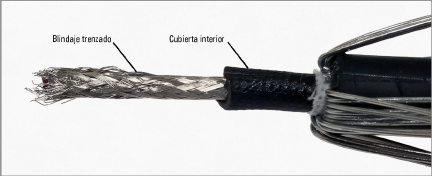

7.Retire el papel y unos 25 mm (1") de la cubierta interior para dejar expuesto el blindaje trenzado.

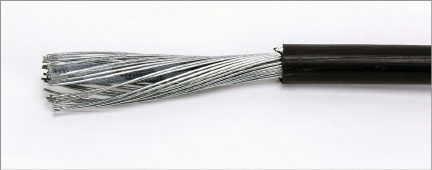

8.Retire el blindaje trenzado para dejar expuestos los dos pares de cables retorcidos y el cable de blindaje.

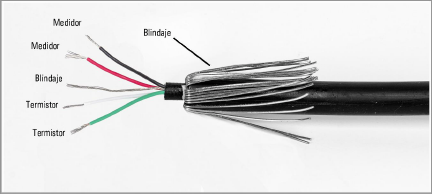

9.Retire la capa de mylar que envuelve a los 2 pares de cables conductores y al cable de blindaje para que queden expuestos.
10.Retire unos 12 mm (½”) del aislamiento de los cables del medidor rojo y negro, y de los cables del termistor verde y blanco.
Nota: No conecte la tuerca de ajuste al adaptador del conector hasta que haya terminado de unir los cables conductores. Consulte la Sección 2 para más información.
