2.Instalación

2.1Establecimiento de Conexiones

La siguiente tabla muestra la función de cada uno de los conductores de los cables RS-485 de geokon.

 Tabla 1: Cableado de Conjunto RS-485

2.1.1Conexión de Cables de RS-485

Conecte cada uno de los cables conductores del conjunto RS-485 a su respectiva terminal en el convertidor de bus direccionable, como se indica a continuación:

1.Conecte el cable conductor rojo a la conexión marcada como 12V (OUT) [RED] en la terminal de muelle para el RS-485.

2.Conecte el cable conductor blanco a la conexión marcada como 485+ [WHITE] en la terminal de muelle para el RS-485.

3.Conecte el cable conductor verde a la conexión marcada como 485- [GREEN] en la terminal de muelle para el RS-485.

4.Conecte el cable conductor descubierto a la conexión marcada como SHIELD en la terminal de muelle para el RS-485.

5.Conecte el cable conductor negro a la conexión marcada como GND [BLACK] en la terminal de muelle para el RS-485.

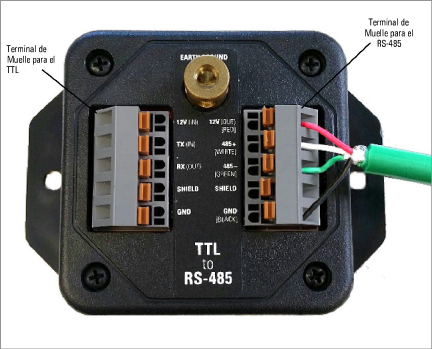

Vea la figura a continuación.



 Figura 2: Conexión del Conjunto RS-485 al Convertidor de Bus Direccionable

2.1.2Conexión del TTL

Para conectar el convertidor a un dispositivo que funcione con TTL, siga los pasos siguientes:

1.Conecte el cable RX del registrador/lector a la conexión marcada como RX [OUT] en la terminal de muelle para el TTL.

2.Conecte el cable TX del registrador/lector a la conexión marcada como TX [IN] en la terminal de muelle para el TTL.

3.Conecte los cables externos de alimentación de 12 volts positivo (+) y negativo (-) a las conexiones marcadas como 12V y GND en la terminal de muelle para el TTL, respectivamente.

4.Conecte también el cable de blindaje a la conexión marcada como SHIELD en la terminal de muelle para el TTL.

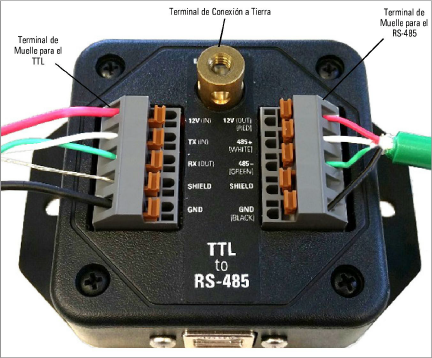

Vea la figura a continuación.

Nota: La señal de referencia de tierra del TTL DEBE estar conectada a la tierra del convertidor de bus direccionable y a la tierra del suministro de alimentación externo.



 Figura 3: Conexión del TTL y una Fuente de Alimentación Externa al Convertidor de Bus Direccionable

Asegure la correa de tierra a la terminal de conexión a tierra utilizando el tornillo de latón incluido en el ensamblado. Fije el otro extremo de la correa a un punto confiable de conexión a tierra fuera del área.

2.1.3Conexión USB

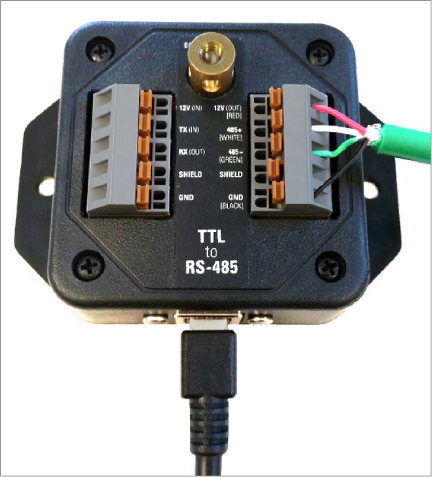

Para conectar el convertidor a través de un USB, conecte un extremo de un adaptador de USB tipo A a USB tipo B en el puerto USB de una PC, después conecte el otro extremo en el puerto USB del convertidor.  Vea la figura a continuación.



 Figura 4: Conexión de Cable USB al Convertidor de Bus Direccionable

2.2Configuración de Tasa de Datos

El convertidor de bus direccionable tiene una tasa de datos por defecto de 115,200 bits por segundo. Sin embargo, el convertidor permite el cambio de la tasa de datos, dependiendo de los sensores conectados al bus RS-485. Las tasas de datos del TTL, USB y RS-485 se actualizan automáticamente cuando se abre una conexión a un host USB.

Nota: La tasa de datos DEBE configurarse usando una conexión USB. No puede hacerse un cambio en la tasa de datos a través de una conexión TTL.

2.2.1Uso del Software de un Host USB

Para cambiar la tasa de datos, siga los pasos siguientes:

1.Conecte el cable USB al puerto USB en el convertidor.

2.Encienda el software del host en la PC.

3.Establezca la tasa de datos deseada en la configuración del programa del host.

4.Abra la conexión.

El software registrará la nueva tasa de datos en la memoria permanente del convertidor.  La nueva tasa de datos servirá como la tasa de datos por defecto después de volver a encender el aparato.

2.2.2Uso de la Emulación de Terminal

Puede haber ocasiones en las que no haya software del host USB dedicado disponible.  Un ejemplo de esto es cuando el sistema se utilice en una aplicación TTL a RS-485.  Para esas ocasiones, un programa emulador de terminal como Docklight™ o Hyperterminal™ puede sustituir el software del host USB. Siga los pasos siguientes:

1.Conecte el convertidor a una PC usando un cable USB.

2.Abra el programa emulador de terminal.

3.Seleccione el puerto COM y la configuración de tasa de datos.

4.Abra la conexión.

2.3Configuración de Inversión de TTL

Algunos registradores de datos se comunican a través de la conexión TTL usando una lógica invertida.  Al conectar un cable de sensor direccionable de geokon a un registrador con señales TTL invertidas, asegúrese de configurar el convertidor para que maneje este tipo de comunicación.  Siga los pasos siguientes:

1.Retire los dos tornillos del conector USB.

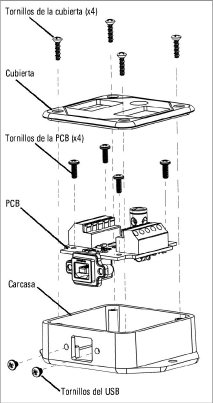

 Figura 5: Desensamblaje del Convertidor 8020-38

2.Retire los cuatro tornillos de la cubierta de la carcasa y retire la cubierta.

3.Retire los cuatro tornillos de la montura de la PCB.

Advertencia: Use protección contra descargas electroestáticas (ESD) para los pasos restantes para evitar dañar la PCB.

4.Retire la PCB de la carcasa.

5.Dé la vuelta a la PCB y mueva el interruptor 'INV TTL' a la posición de
ON (ENCENDIDO).

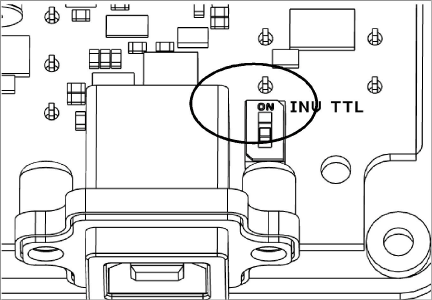

 Figura 6: Interruptor ENCENDIDO/APAGADO de Inversión del TTL

6.Vuelva a ensamblar el convertidor repitiendo los pasos anteriores en el orden contrario.

Para su comodidad, geokon puede aplicar estos ajustes antes de enviar el convertidor.
