Apéndice E.Actualización del firmware
¡ADVERTENCIA! Actualizar el firmware de un nodo podría reiniciar la memoria del nodo. Recupere toda la información de la red antes de actualizar el firmware.
1.Inicie el modo de despliegue de la red presionando el botón de estado en el supervisor de malla. Vea la Sección 3.7 para más información sobre el modo de despliegue.
Después de unos tres minutos, la luz LED verde comenzará a parpadear cada 10 segundos.
2.Para supervisores RS-232:
a.Conecte el COM-108 (cable RS-232) al conector de 10 pines en el Supervisor.
b.Conecte el 8001-7 (USB al adaptador RS-232) al COM-108.
c.Conecte el 8001-7 a la PC. La figura de abajo muestra la conexión completada.
Figura 35: Conexión del cable RS-232
3.Para el resto de los nodos/supervisores, conecte el COM-166 (Mini USB al cable STD A) al conector USB en la parte inferior de la carcasa.
Figura 36: Conexión del cable USB
4.Descargue el 'Paquete de actualización del firmware de GeoNet 8800' del sitio web de geokon (https://www.geokon.com/software).
5.Haga clic derecho en el archivo descargado y seleccione 'Extract All...' en el menú.
Figura 37: Seleccione 'Extract All' en el menú de opciones
6.Cuando aparezca una ventana, haga clic en 'Extract All'.
Figura 38: Haga clic en el botón 'Extract All'
7.Elija un destino para los archivos y haga clic en 'Extract'.
Figura 39: Seleccione un destino y luego haga clic en el botón 'Extract'
8.Abra 'GeoNetUpdateUtility.exe'. Si aparece una advertencia de seguridad, haga clic en 'Run'.
Figura 40: Abra la aplicación de actualización de geokon
9.Haga clic en 'Select File'.
Figura 41: Haga clic en el botón 'Select File'
10.Haga doble clic en el archivo .txt del firmware. Los archivos del firmware se nombran en el siguiente formato: GeoNet_Firmware_YYMMDD.txt, en donde YY son los últimos dos números del año, MM es el mes, y DD es el día del mes.
Figura 42: Seleccione el archivo de texto del firmware
11.Usando el menú desplegable dentro del botón 'Select File', seleccione la serie de puerto adecuada para el cable 8001-7 o COM-166. Para identificar la serie del puerto a la que está conectada la unidad, siga los pasos siguientes:
a.Desconecte el cable 8001-7 o COM-166 de la PC.
b.Vaya al Panel de control para abrir el Administrador de dispositivos.
c.Haga clic en el triángulo a la derecha de Puertos (COM y LPT) para ampliar la lista.
d.Vuelva a conectar el cable a la computadora, el puerto aparecerá en la lista.
Figura 43: Seleccione el puerto COM

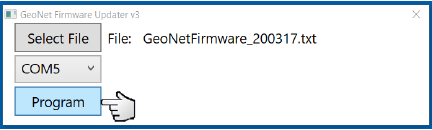

12.Haga clic en 'Program'.
Figura 44: Haga clic en el botón 'Program'
13.Aparecerá una barra de estado. El proceso de actualización tomará uno o dos minutos.
14.Cuando haya terminado la actualización, el funcionamiento volverá a la normalidad.
Figura 45: Actualización terminada
15.Repita el proceso anterior con todos los nodos de la red.
La actualización del firmware ya está completa.
E.2Resolución de problemas del firmware
□Instale las actualizaciones usando el adaptador 8001-7 USB a RS-232 proporcionado por geokon. Otros adaptadores y puertos en serie nativos han sido inestables.
□Asegúrese de usar baterías nuevas.
E.3Resumen de cambios en las versiones del firmware
|
Versión |
Cambios |
|
(788) 200410 |
■El cargador de arranque (BSL) modificado ofrece actualizaciones de firmware a través de un USB externo. Los interruptores en el "CANAL" DIP no necesitan cambiarse al usar una aplicación de software para cargar nuevas imágenes del firmware. ■Hace que el USB sea el puerto por defecto. ■Configura y usa radios Digi International 900SX y 868SX automáticamente. ■Los nodos completan la tabla del dispositivo para ofrecer información sobre la interacción manual AgentMobile. ■Inicializa GPIO para minimizar la corriente en reposo S-8800-2. ■Reconoce a los modelos 6150F, 6150G, etc., como MEMS. |
|
(787) 200311 |
■ Corrige el error Leap Day que evitaba que los nodos transmitieran información a CADENAS sensemetrics después de integrarse. |
|
(786) 191023 |
■Previene la escritura simultánea o el borrado en la memoria flash para proteger su integridad. ■Verifica que los metadatos recién escritos en la memoria flash coincidan con el cliente RAM. Detecta los metadatos que se volvieron a escribir si detecta alguna diferencia. ■Carga registros anteriores en la memoria RAM durante el arranque si los metadatos en la memoria flash están dañados. ■Detiene al supervisor de muestreo cada minuto. ■Actualiza con regularidad la potencia de la señal del supervisor. |
|
(784) 190807 |
■Inicia el “modo avión” de GeoNet, silenciando el radio para la operación de registro únicamente. |
|
(783) 190502 |
■Corrige un error que evitaba que las cadenas de sensemetrics leyeran los tableros MUX. |
|
(782) 190311 |
■Repara el descubrimiento direccionable intermitente en la entrega 1. ■Corrige el bloqueo del USB. |
|
(779) 190125 |
■Registro de datos de Sensores direccionables de temperatura (3810A) y Lectores direccionables de cuerda vibrante (8020-30). ■Operación simplificada del teclado. ■Corrige defectos que impedían la entrada de conexiones de radio a la red. ■Aumenta el control de la energía y el monitoreo de la batería. |
|
181025 a 180228 |
■Nodo de un solo canal: Nunca se desactiva la cuerda vibrante. ■MUX: El canal de la cuerda vibrante se desactiva después de 10 lecturas fallidas. ■MEMS: Las entregas de MEMS se desactivan después de 10 lecturas fallidas. |
|
180213 a 170818 |
■Nodo de un solo canal: Nunca se desactiva la cuerda vibrante. ■MUX: El canal de la cuerda vibrante se desactiva después de 10 lecturas fallidas. |
|
Anterior al 170818 |
■Nodo de un solo canal: La cuerda vibrante se desactiva después de 5 lecturas fallidas. ■MUX: La cuerda vibrante se desactiva después de 5 lecturas fallidas. |
tabla 23: Resumen de cambios
